Herkunftsort:
China
Markenname:
LEADTOP
Zertifizierung:
ISO
Modellnummer:
LTQF
Treten Sie mit uns in Verbindung
Zitat-Thema: Feuchtpflegetuchfertigungsstraße (40-120pcs/pack)
| Einzelteil | Warenbeschreibung | Quantität | Preis | Gesamtmenge |
| 1 | Hochgeschwindigkeitsfeuchtpflegetücher LTQF-2800, die Maschine falten | 1 Satz | $60.000 | $180.000 |
| 2 | Voll-Selbstverpackungsmaschine der Feuchtpflegetücher LTQP-360 (Selbst-verstärkender verpackender Film) | 1 Satz | $65.000 | |
| 3 | LTQL-5800B Voll-Selbstdeckel-Applikator (SCARA) | 1 Satz | $55.000 |

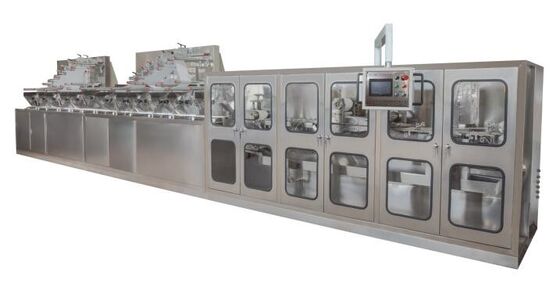

Hochgeschwindigkeits-FEUCHTPFLEGETÜCHER LTQF-2800, die MASCHINE FALTEN
L Produktionsablauf: entrollender - Gewebe in Wege aufschlitzend - faltender - Nassmachen - Ausschnitt - pile&counting - Liefern
L technischer hauptsächlichparameter
n-Produktart: Feuchtpflegetücher
n-Produktgeschwindigkeit: 250-380 Schnitte/Minute (3000-4500 PC/Minute)
passender Rohstoff n: Luftbüttenpapier, spunlace/nichtgewebtes Gewebe des Warmwalzens
n-Gewicht Rohstoff: 40-80g/㎡
n-Faltenweise: „Z-“ Form (knallen Sie oben und Nichtknall oben)
n-Ausschnitt vereinigen:. a.double-Papierregale
L B.10-Wege oder 12 Wege, 2 Rollen
L Rohstoffrollenbreite C.: 900~1000mm
u-Länge des nass Gewebes: 140-220mm (Einstellung über mit Berührungseingabe Bildschirm)
n-Größe des Rohstoffs: (1000-1250) ×Ø1000 (Millimeter, W×Dia)
nass Gewebe n breitete Größe aus: (140-220) × (150-250) (Millimeter, L×W)
gefaltete Größe n nass Gewebe: (140-220) × (90-110) (Millimeter, L×W)
materielles Versorgungssystem n: Servomotor
n-Ausschnittsystem: Konvertermotor
n-Anhäufungssystem: Servomotor
n-Stromversorgung: 380V 50HZ
n-Energie: 10KW
n-Größe der Maschine: 10200×3300×2000 (Millimeter, L×W×H)
n-Gewicht der Maschine: 5000 Kilogramm
n-Wasser-Behälter: 400L 2pcs
MASCHINE AUSFÜHRLICH
ELEKTRISCHE KONFIGURATION
| NEIN | Beschreibung | Spezifikation | Menge | Anmerkungen |
| 1 | PLC | FX3GA-60MT | 1 | Mitsubishi (Japan) |
| 2 | Servomotor (Steuerung der Abstand des Gewebes | MR-JE-300A | 1 | Mitsubishi (Japan) |
| 3 | Servomotor (Gewebe empfangend) | MR-JE-70A | 1 | Mitsubishi (Japan) |
| 4 | Turbinen-Wurm-Reduzierer-Motor | WPDA120-1: 10-Y100L2-4 | 1 | 3KW Nanjing Utton (China) |
| 5 | Inverter | 4KW | 1 | ARTRICH |
| 6 | Touch Screen | 7inch | 1 | Wecon |
| 7 | Luftschalter | 7 | SHANGHAI RENMIN | |
| 8 | Schaltnetzteil | S-200-24 | 1 | Shanghai Mingwei |
| 9 | Anzeigelampe | 1 | SHANGHAI RENMIN | |
| 10 | Notausschalter | 3 | SHANGHAI RENMIN | |
| 11 | Potenziometer | 5KΩ | 1 | |
| 12 | Drehgeber | Zuwachspfostenertrag | 1 | Koyo (Japan) |
| 13 | Relais | Omron | 4 | Omron (Japan) |
| 14 | Näherungsschalter | Autonics | 6 | Autonics (Korea) |
| 15 | Zeitglied | CKHKC | 6 | China |
| 16 | Kontaktgeber | 3 | SHANGHAI RENMIN | |
| 17 | Elektronischer Servotransformator | 4.5KW | 1 | China |
| Ersatzteilliste LTQF-2800 | |||
| Nein. | Einzelteil | Spezifikation | Menge |
| 1 | Das Blatt aufschlitzen (hoch) | 150×35×8 | 5 PC |
| 2 | Blatt aufschlitzen (unten) | 150×30×10 | 3 PC |
| 3 | Runder Gurt | φ5 | 2 PC |
| 4 | Verjüngungsrollengurt | 850×30×3 | 2 PC |
| 5 | Ausschnittblatt (hoch) | 8*29*150 | 2 PC |
| 6 | Ausschnittblatt (unten) | 10*15*150 | 2 PC |
| 7 | Verschluss | 6 PC | |
| 8 | Förderer blet | 2220*18 | 2pcs |
| 9 | Förderer blet | 2150 (2140*18) | 2pcs |
| 10 | Werkzeugkasten | 1 Satz | |

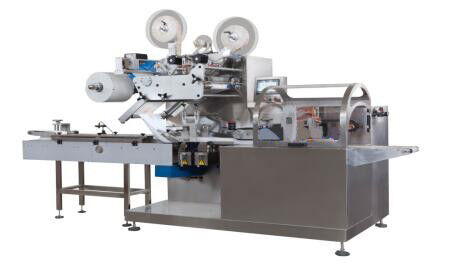

Voll-Selbstfeuchtpflegetücher LTQP-360 Verpackungsmaschine (Selbst-verstärkender verpackender Film)
Produktionsart: nass Gewebe des Babys
Spitze: ausgerüstet mit 8 Einheiten von Servomotoren von Yaskawa-Marke
Produktionsverfahren: schließen Sie an faltende Maschine das → an, das einzieht, das automatische →conveying zu verpackendem → Film Verpackungsmaschine → Einstellung abzuwischen, das Fensterlochaufkleber → zentrale versiegelnde →End Dichtung einstellt und Schnitt → Ertragendprodukte austauscht.
MainTechnical-Parameter: (Passend zu verpacken: 40-120pcs/bag)
MACHINER IM DETAIL AFS:
ENDPRODUKT-PROBE:
Elektrische hauptsächlichliste der Konfiguration LTQP-360
(YASKAWA (Japan) ELEKTRISCH (8 Einheitsservomotoren bilden Yaskawa)
| NEIN | Artikelbezeichnung | Spezifikation | Menge (PC) | Anmerkung |
| 1 | Bewegungsprüfer | JEPMC-MP2300S-E | 1 | YASKAWA (JAPAN) |
| 2 | Ausgedehntes Modul | R7K4FML-6-DCA32A | 1 | YASKAWA (JAPAN) |
| 3 | Servomotor/Servoeinheit | SGMJV-08ADE6S /SGDV-5R5A11A | 5 | YASKAWA (JAPAN) 750w |
| 4 | Servomotor/Servoeinheit | SGMGV-13ADC61 /SGDV-120A11A | 1 | YASKAWA (JAPAN) 1.3kw |
| 5 | Servomotor/Servoeinheit | SGMGV-20ADA61/SGDV-180A11A | 1 | YASKAWA (JAPAN) 1.8kw |
| 6 | Servomotor/Servoeinheit | SGMGV-09ADC61/SGDV-7R6A11A | 1 | YASKAWA (JAPAN) 0,85 Kilowatt |
| 7 | Stromkabel + Kodiererkabel | JZZP-CVM09/JZSP-CVP02-05 | 1 | YASKAWA (JAPAN) 850w |
| 8 | Stromkabel + Kodiererkabel | JZSP-CMM00-05 JZSP-CMP00-05 | 7 | YASKAWA (JAPAN) 750w |
| 9 | Stromkabel + Kodiererkabel | JZSP-CVM30-05 JZSP-CVP02-5 | 2 | YASKAWA (JAPAN) 1.3kw YASKAWA (JAPAN) 1.8kw |
| 10 | Übertragungskabel | JEPMC-W6002-05 | 12 | |
| 11 | Anschlusswiderstand | JEPMC-W6022-E | 2 | |
| 12 | Fingerspitzentablett | Weinview | 1 | 7 Zoll |
| 13 | Luftbruchschalter | Fahrwerk | 12 | |
| 14 | Residuell gegenwärtiger Leistungsschalter | CHINT | 1 | |
| 15 | Kontaktgeber (Schalter) | SCHNEIDER | 1 | |
| 16 | Netzschalter | M&W | 1 | 350w |
| 17 | Solod-Zustand Relais (SSR) | ANV | 6 | |
| 18 | Temperaturbegrenzer | DTE10P | 1 | |
| 19 | Relais | OMRON | 4 |
| Ersatzteilliste LTQP-360 | |||
| Einzelteil | Name | Spezifikation | Menge, PC |
| 1 | Durchschlagsschneider | Standard 40mm×20mm | 1 |
| 2 | Versiegelndes Heizungslängsrad | 4 | |
| 3 | horizaontal versiegelndes Heizungs- Rohr | 4 | |
| 4 | Verjüngungsrollengurt | 2 | |
| 5 | Thermoelement | 2 | |
| 6 | materieller Druckgurt | 5 | |
| 7 | horizaontal versiegelndes Schnittblatt | 1 | |
| 8 | Werkzeugkasten | 1set | |
LTQL-5800B Voll-Selbstdeckel-Applikator (SCARA)
Parameter I. Technical
| Geschwindigkeit | 45-60 PC/Minute (z.B. Filmlänge bei 250mm) | ||
| Maxi. Verpackende Filmlänge | 300 Millimeter (die Filmlänge beeinflußt die Geschwindigkeit der tatsächlichen Produktion) | ||
| Feuchtpflegetuchpaket Maß | Länge | Breite | Höhe |
| 300mm | 45-120mm | 10-80mm | |
| Accuarcy | ±1.2 Millimeter | ||
| Spannung erfordern | 3 Phasen, AC380V 50/60 Hz | ||
| Energie | 7,5 KILOWATT | ||
| Luftdruck | 0.4 - 0.6MPa, 1,0 m-³ /hr | ||
| Maß | L 2000 * W 2650 * H 1650 Millimeter | ||
| Gewicht | 1200 Kilogramm | ||
II. Beschreibung
1. Das SCARA-Körper des Deltas annehmend, der in den elektronischen Produkten 3C weitverbreitet ist, hat SCARA-Körper überlegene Geschwindigkeit, Präzision, Linearitäten und Vertikalität, die kann die Operationen von Ergreifungsdeckeln, beschichtende Deckel schnell und genau abschließen und kleben Deckel auf Feuchtpflegetuchpaket.
2. E-Visionssystem: Unter Verwendung das DMV2000-E-Visionsdes systems des Deltas eine neue Generation der humanisierten Operationsschnittstelle, ein E-Sichtkontrollsystem, unter Verwendung einer hochrangigen CameraLINK-Schnittstellenkamera schnell herstellen, um die Hochgeschwindigkeitsarithmetik zu erzielen automatisch verarbeitende, eingebaute PLC-Kommunikationsverbindung zu den Datenaustauschen. Die Anzeigen- und Operationsschnittstelle in der Betriebsart kann besonders angefertigt werden und vereinfacht für Operation und hält instand.
3. Touch Screen: Alle Hauptbefehle über the7-inch Touch Screen, wie die Einstellung der Position des Deckels ergreifend, Einstellungsbeschichtungsposition, die Bahn des Klebers sprühend (Reißnagel wie rechteckige, Rollbahnart, Ellipsenart) und anderer Parameterausgleich, alle können sein können settable oder Änderung durch den Touch Screen sein.
4. Lichtquelle der Vision: Sie nimmt industrielle LED-Lichtquelle, die dauerhafter als Zivillichtquelle ist, ausdehnt die Ausschwingzeit an, und die Lichtquelle wird NICHT stroboflash, das die Genauigkeit des Fotografierens verbessert.
5. Anzeige: Sie nimmt eine industrielle Anzeige von 15 Zoll an, die für Werkstattgebrauch passender ist.
III. elektrische hauptsächlichkonfiguration
| NEIN. | Einzelteil | Spezifikt. u. Modell | Menge | Kennzeichen |
| 1 | SCARA-KÖRPER | DRS40L3SS1BN002 (schloss CVT) mit ein | 1 | DELTA |
| 2 | Prüfer #1 | DMV2000-CL2-HS | 1 | DELTA |
| 3 | Kamera | DMV-CM4MCCL | 1 | DELTA |
| 4 | Kameraobjektiv | DMV-LN16M06 | 1 | DELTA |
| 5 | Kabel | DMV-CAF03CL | 1 | DELTA |
| 6 | Servosystem | B2-750W | 3 | DELTA |
| 7 | Prüfer #2 | DVP32ES200T | 1 | DELTA |
| 8 | Touch Screen | DOPB07E411 | 1 | DELTA |
| 9 | Heiß-Schmelzgerät | 1 | HS |
